Diagrammes STEM dans Octave

Au cours de cette leçon, je vais vous montrer comment réaliser un graphique STEM dans Octave.

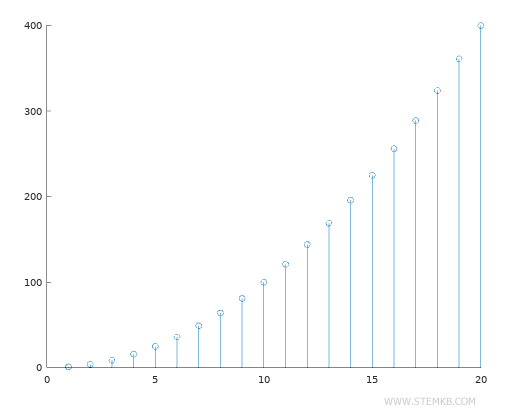

Qu'est-ce qu'un diagramme STEM? Il s'agit d'un type de représentation où les points d'une fonction sont illustrés par des tiges équidistantes. De cette manière, une fonction continue est représentée de façon discrète. Voici un exemple concret d'un graphique STEM.

Permettez-moi de vous présenter un exemple pratique.

Créez un tableau "x" pour la variable indépendante, avec des valeurs allant de 1 à 20.

>> x=linspace(1,20,20);

Puis, constituez un tableau "y" pour la fonction y=x^2.

>> y=x.^2

À présent, tracez la fonction en utilisant la commande plot().

>> plot(x,y)

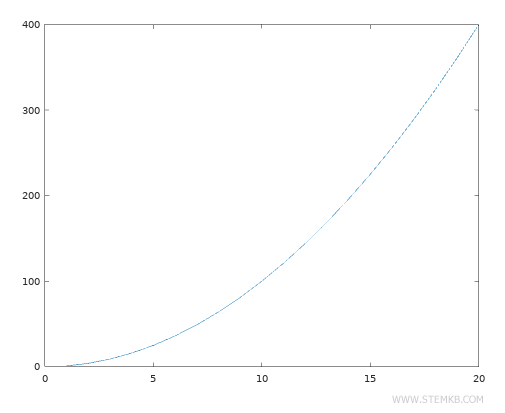

La fonction est alors dessinée sur le diagramme cartésien de manière continue.

Pour représenter cette même fonction à l'aide d'un graphique STEM, utilisez la commande stem(x,y) ou simplement stem(y).

>> stem(x,y)

Cette instruction dessine la fonction en utilisant un graphique STEM.

C'est une manière alternative et élégante de représenter la même fonction.
