Diagrammes à Échelle Logarithmique dans Octave
Au cours de cette leçon, je vais vous montrer comment concevoir un diagramme à échelle logarithmique avec Octave.
Un tel diagramme est un graphique où les valeurs sont représentées sur une échelle logarithmique, que ce soit sur l'axe des abscisses (x) ou des ordonnées (y). C'est un outil précieux pour visualiser des données croissant de façon exponentielle.
Voici les étapes à suivre pour créer un diagramme à échelle logarithmique dans Octave.
Créez un tableau avec les valeurs de la variable x, allant de 1 à 10
>> x=0:1:10;
Constituez un tableau avec les valeurs de y, qui dans cet exemple, sont les carrés de x
>> y=x.^2
Tracez la fonction sur un diagramme cartésien classique avec la commande plot(x,y)
>> plot(x,y)
Il s'agit ici d'une fonction exponentielle.
Pour représenter la fonction avec une échelle logarithmique sur l'axe des y, utilisez la commande semilogy().
>> semilogy(x,y)
L'axe des y est alors représenté sur une échelle logarithmique.

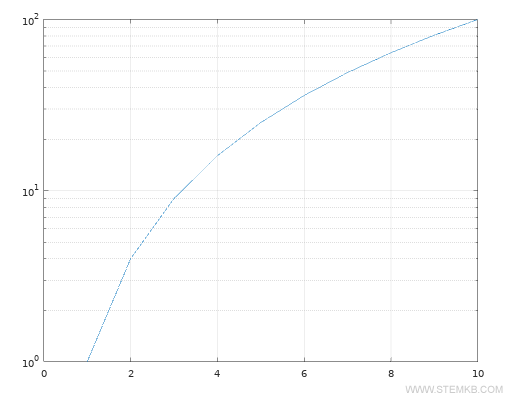

Pour afficher des grilles sur le diagramme à échelle logarithmique, saisissez simplement grid on.
>> grid on
Cela permet de mieux visualiser l'échelle logarithmique.

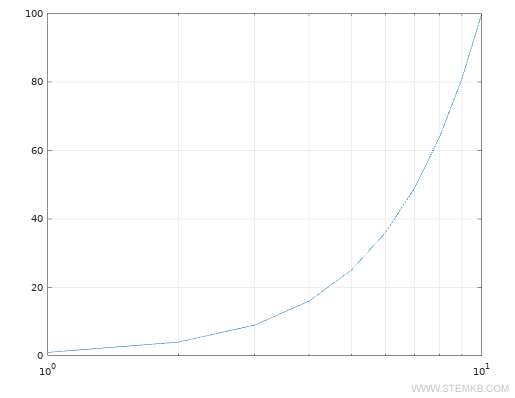

Si vous souhaitez appliquer une échelle logarithmique à l'axe des x, utilisez la commande semilogx()
>> semilogx(x,y)
Ainsi, seul l'axe des x sera sur une échelle logarithmique.

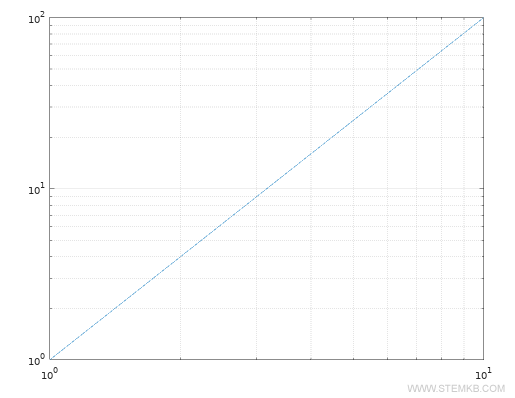

Pour créer un graphique avec une échelle logarithmique sur les deux axes, utilisez la commande loglog()
>> loglog(x,y)
Les deux axes seront alors sur une échelle logarithmique.
Si cette leçon sur Octave, proposée par Nigiara, vous a été utile, n'hésitez pas à continuer à nous suivre.
