Graphique multiple sur Octave avec deux vues séparées ou plus

Dans le cadre de cette leçon, je vais vous guider pas à pas pour créer un graphique multiple sur Octave, avec au moins deux vues distinctes.

Qu'entend-on par un graphique multiple avec des vues séparées ? Il s'agit d'un format de graphique où l'espace de travail est scindé en deux sections ou plus. Chaque section présente un graphique, ce qui permet de visualiser plusieurs fonctions à l'aide de différents graphiques plutôt qu'un seul. Pour illustrer, voici un exemple de graphique multiple comportant quatre vues différentes :

Exemple concret

Commencez par créer un tableau x et deux tableaux de fonctions distincts y1 et y2. Chaque tableau doit comporter cent éléments.

>> x=linspace(1,100,100);
>> y1=x.^2;
>> y2=log(x);

Pour diviser l'espace graphique en plusieurs graphiques, utilisez la commande subplot(lignes, colonnes, graphique).

Pour afficher deux graphiques côte à côte, définissez une seule ligne et deux colonnes.

>> subplot(1,2,1)

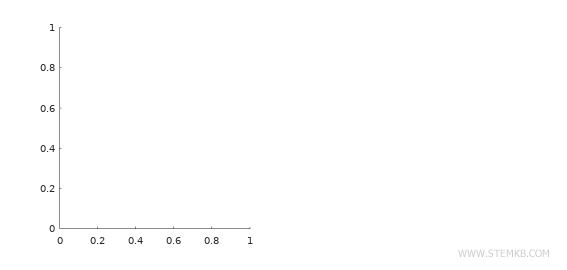

La commande subplot(1, 2, 1) génère le premier graphique cartésien dans la première ligne et la première colonne.

Maintenant, tracez le graphique de la fonction y1 en utilisant la commande plot(x, y1).

>> plot(x,y1)

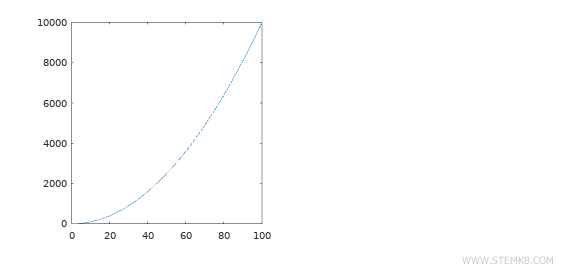

Le graphique est alors affiché dans le premier espace cartésien.

Ensuite, passez au second espace cartésien en utilisant la commande subplot(1, 2, 2).

>> subplot(1,2,2)

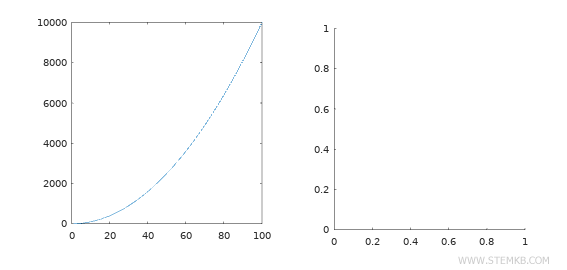

Cette commande génère un autre graphique cartésien sur la même ligne mais dans la seconde colonne.

Puis, tracez le graphique de la fonction y2 en utilisant la commande plot(x, y2).

>> plot(x,y2)

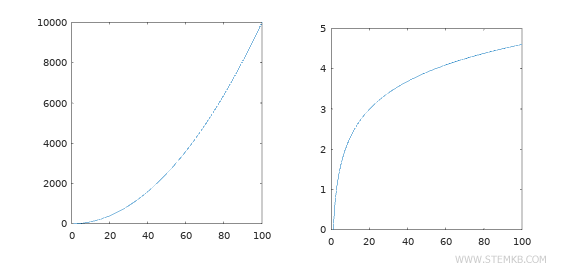

Ce second graphique est tracé dans le second espace cartésien.

Ainsi, vous pouvez dessiner plusieurs graphiques dans le même espace de travail sans qu'ils se chevauchent.

Si vous souhaitez superposer les graphiques sur un seul espace cartésien, je vous invite à consulter cette autre leçon d'Octave.

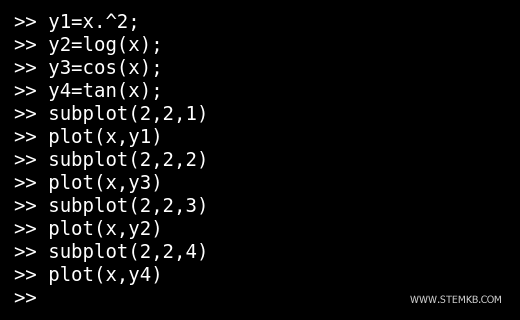

Dans cet exemple, je vous ai montré comment construire deux graphiques cartésiens adjacents. En règle générale, vous pouvez également diviser l'espace en plusieurs sections. Par exemple, vous pouvez diviser l'espace graphique en deux lignes et deux colonnes en écrivant subplot(2, 2, 1), subplot(2, 2, 2), subplot(2, 2, 3), subplot(2, 2, 4).

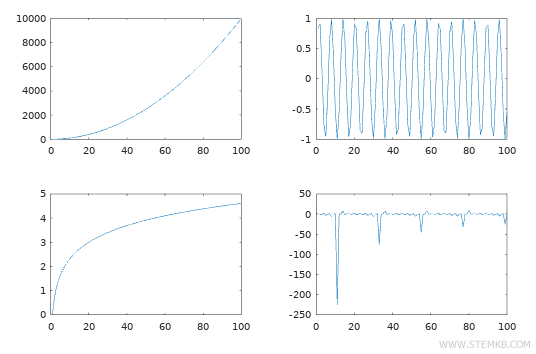

De cette façon, vous pouvez visualiser simultanément quatre graphiques dans quatre espaces cartésiens.

Si vous trouvez cette leçon en ligne d'Octave par Nigiara utile, n'hésitez pas à continuer à nous suivre.
