Diagrammes en tige sous Matlab

Explorons aujourd'hui l'univers des diagrammes en tige dans Matlab.

Qu'est-ce donc qu'un diagramme en tige ? Un diagramme en tige, ou parfois graphique en tige, présente vos données à l'aide de tiges régulièrement espacées, évoquant de petites branches. C'est une méthode astucieuse et alternative pour représenter une fonction discrète. Voici pour vous un exemple de diagramme en tige

Abordons un exemple concret, étape par étape.

Tout d'abord, définissez un tableau x avec des valeurs de 1 à 20.

>> x=linspace(1,20,20);

Puis, établissons le tableau pour le codomaine de la fonction, y=x²

>> y=x.^2

À présent, entrez plot(x,y) pour dessiner le graphique de la fonction.

>> plot(x,y)

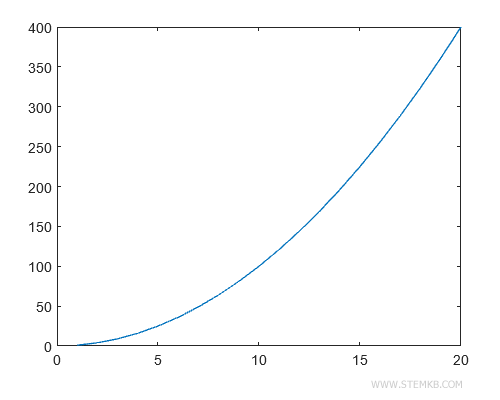

Vous observez ici la fonction qui projette les données sur un diagramme cartésien de manière continue.

Variions un peu la présentation. Saisissez stem(x,y) ou stem(y) pour illustrer ces mêmes données avec un diagramme en tige.

>> stem(x,y)

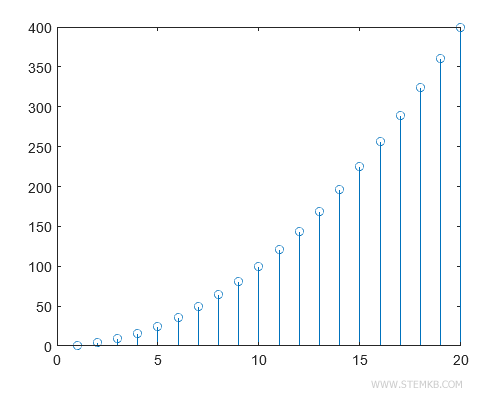

Et voici : la fonction représentée dans un diagramme en tige.

Cette technique offre une autre façon élégante de représenter des données de manière discrète, n'est-ce pas ?
